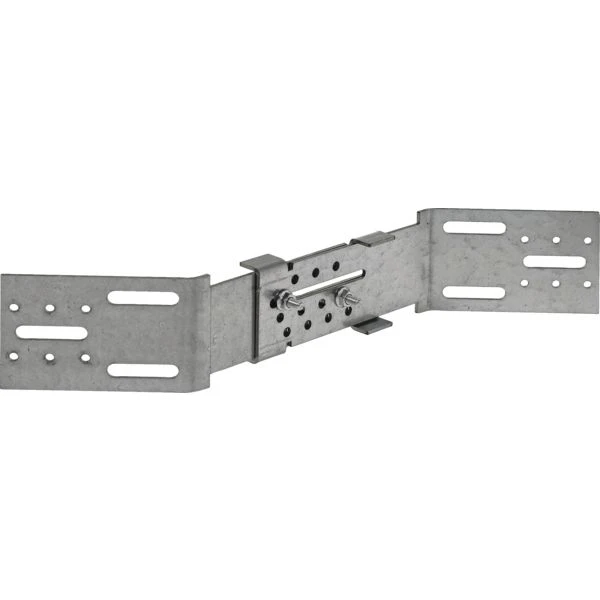

Équerre Angle De Mur Sortant ITE Simpson AB45C Simpson Strong-Tie

Matière
Acier galvanisé S250GD + Z250 suivant NF EN 10346

Applications

• Support

  • Porteur : béton, maçonnerie…
  • Porté : bois massif…

• Utilisations

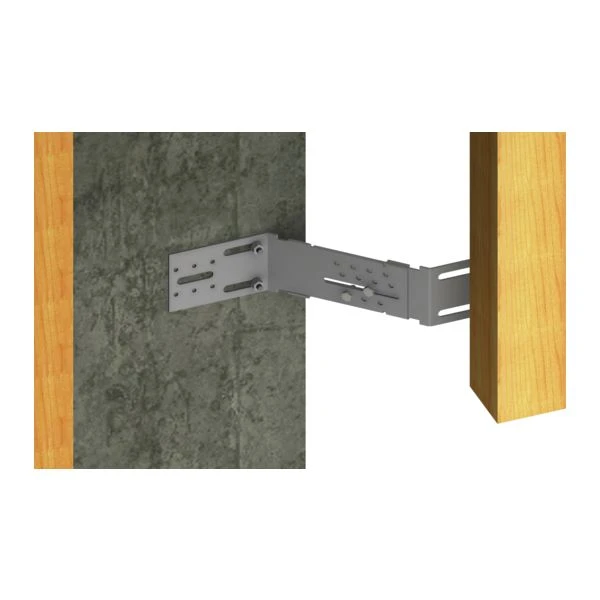

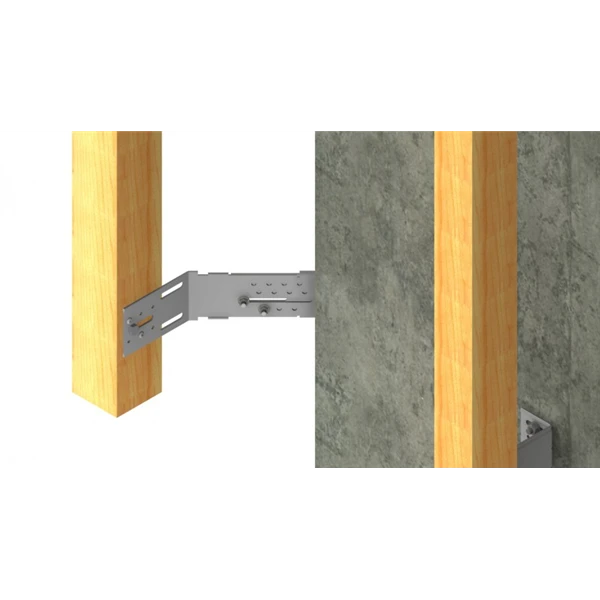

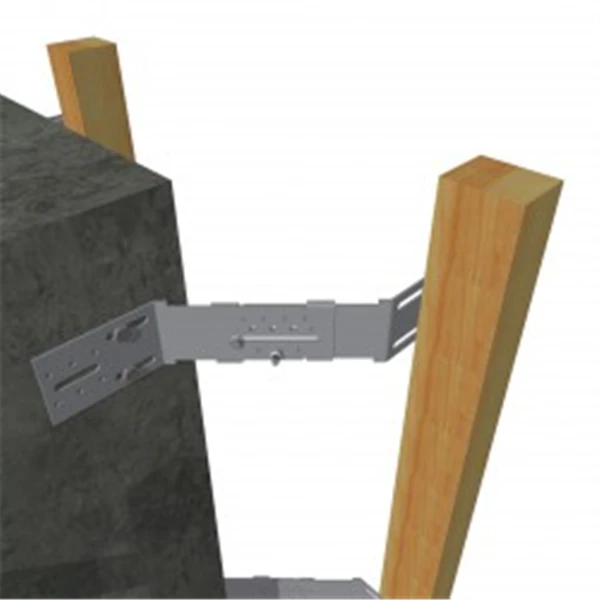

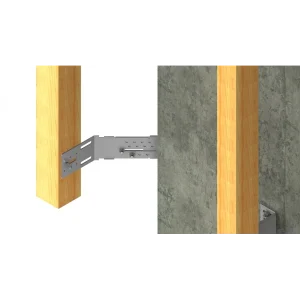

  • L’équerre AB45C permet de fixer le chevron d’angle, dans le cas d’un angle sortant.
  • Ce chevron d’angle appartient à l’ossature secondaire de la structure.
  • Cette ossature sert de support aux revêtements extérieurs de type bardage.

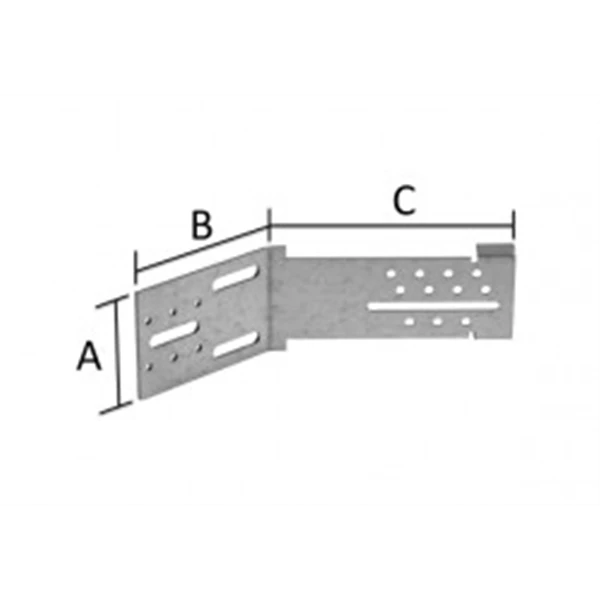

Dimensions

|A | 70 mm|
|–|–|
|B | 108 mm|
|C | 155 mm|
|Épaisseur | 2.5 mm|
Trou

|Aile B | |
|–|–|
|Diamètre 6 | 11 mm|
|Oblong 6 x 84 | 1 mm|
|Aile C| |
|Diamètre 5 | 6 mm|
|Oblong 8.5 x 40 | 3 mm|
Valeurs caractéristiques
